卫生级不锈钢管道焊接工艺：纯净介质的生命线

发布时间：2026-03-28 15:50:00 点击：

在食品、制药、生物工程及高纯水处理等行业中，卫生级不锈钢管道承担着介质输送的核心职能。与普通工业管道不同，卫生级管道对焊接工艺的要求近乎苛刻——任何微小的焊接缺陷，都可能成为微生物滋生的温床，或导致介质残留、交叉污染，进而影响产品质量甚至引发安全事故。
卫生级焊接的核心：无菌与洁净

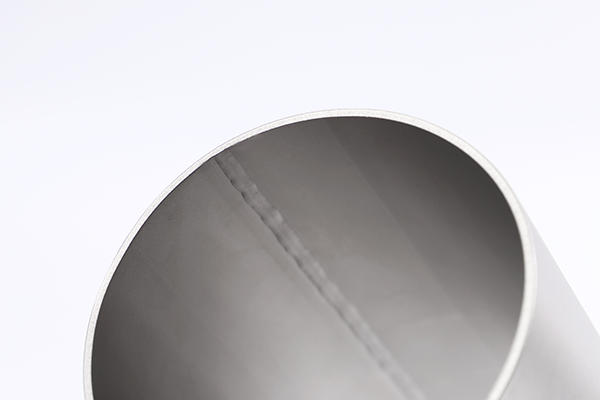

卫生级不锈钢管道焊接的核心目标，是形成一个光滑、连续、无死角的内壁表面。传统焊接工艺往往会在焊缝根部产生氧化层、凹陷或凸起，这些微观结构极易藏匿细菌和杂质，且难以通过常规清洗手段彻底清除。因此，卫生级焊接必须实现“全焊透”与“内壁成形可控”，确保焊缝与母材的内表面平整度一致，粗糙度通常要求达到Ra≤0.4μm甚至更高标准。
常用焊接工艺：自动氩弧焊与轨道焊

目前，卫生级管道焊接普遍采用自动氩弧焊（TIG）或轨道自动焊。轨道焊因其高重复性和稳定性，已成为制药和高纯水行业的首选工艺。通过轨道焊头环绕管材匀速旋转，配合精准的电流、气体流量和行走速度控制，能够在惰性气体（氩气）的保护下，形成均匀、致密且无氧化的焊缝。这种工艺尤其适用于洁净厂房内的预制管道焊接，大幅降低了人为操作带来的不确定性。

对于现场安装或复杂管件连接，手工氩弧焊仍然是重要的补充手段。操作人员需严格控制焊接参数，并采用管内充氩保护技术，防止焊缝根部氧化变色。焊接完成后，还需通过内窥镜检查焊缝成形质量，确保无裂纹、未熔合、咬边等缺陷。
焊后处理：还原管道本色
卫生级焊接并非止步于焊接完成。焊后处理同样关键，主要包括：
酸洗钝化：去除焊接热影响区形成的氧化皮，恢复不锈钢表面的耐腐蚀性能，同时形成致密的钝化膜。
内壁抛光：对于要求极高的工艺管道，需对焊缝内壁进行机械或电解抛光，使表面粗糙度降至Ra≤0.2μm，彻底消除微生物附着的可能。
洁净清洗：采用去离子水或专用清洗剂对管道系统进行循环冲洗，清除焊渣、油污及颗粒物残留。
质量验证：眼见为实
卫生级管道焊接的质量验证手段主要包括：
内窥镜检查：对焊缝内壁进行100%可视检查，确认成形均匀、无氧化变色、无凸起凹陷。
射线探伤：检测焊缝内部是否存在气孔、夹渣、未熔合等隐蔽缺陷。
压力试验与泄漏测试：验证焊缝在工况压力下的密封性和结构完整性。

粗糙度检测：对关键焊缝的内表面进行粗糙度测量，确保符合洁净度设计要求。
